polycom 宝利通四代镜头延长线 主机镜头网传 视频会议网传
2019-12-19 15:43:39 来源：原创 247
一、 产品简介
CAT-HDCI-PT/PR是一款网络信号传输器，可以将HDMI/DVI/RS232/IR等信号以网络形式进行传输，支持信号传输距离70米，支持POE供电，搭配终端设备使用。
二、 产品指标
* HDMI/DVI/RS232/IR信号通过网络的方式进行传输；
v* 支持输入输出信号自动识别；
v* 支持网络传输距离70米；
v* 支持HDTV标准下各种HDMI单通道分辨率；
v* 支持多种色彩空间，支持视频转换以及倍频功能；
* 支持HDMI1.3a，HDCP1.2，DVI1.0协议；
三、 详细规格说明：
设备面板及功能说明
4.1面板说明

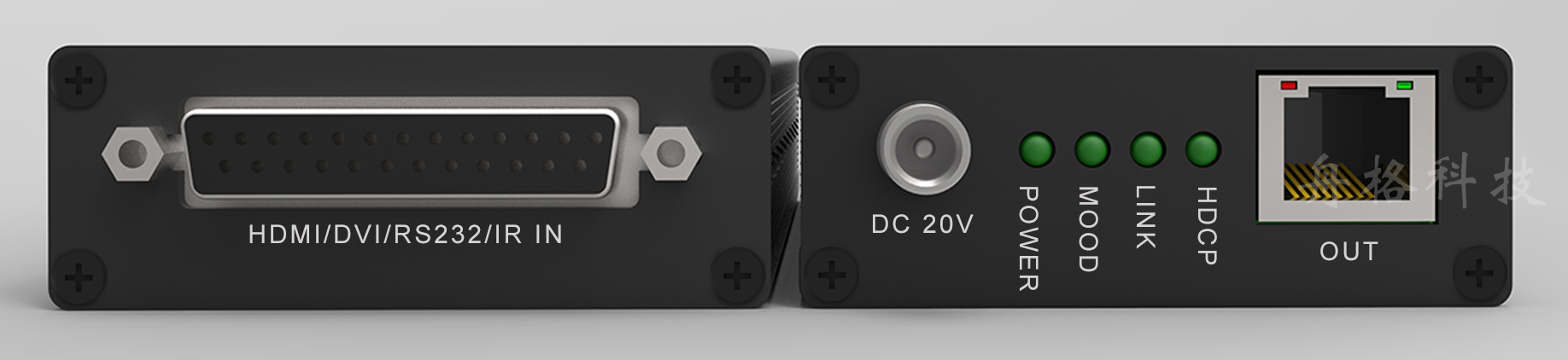

图4.1.1 CAT-HDCI-PT面板
1.HDMI/DVI/RS232/IR IN:信号输入；
2.DC 20V:设备电源接入端口；
3.POWER:电源指示灯，接入电源后常亮；
4.M00D：设备状态指示灯，常亮闪烁表示设备的软件和硬件工作正常；
5.LINK:设备连接指示灯，常亮闪烁表示设备发射端与接收端己连接正常；
6.HDCP:输入输出信号指示灯，常亮闪烁表示设备的输入输出信号己连接正常；
7.OUT：信号输出。

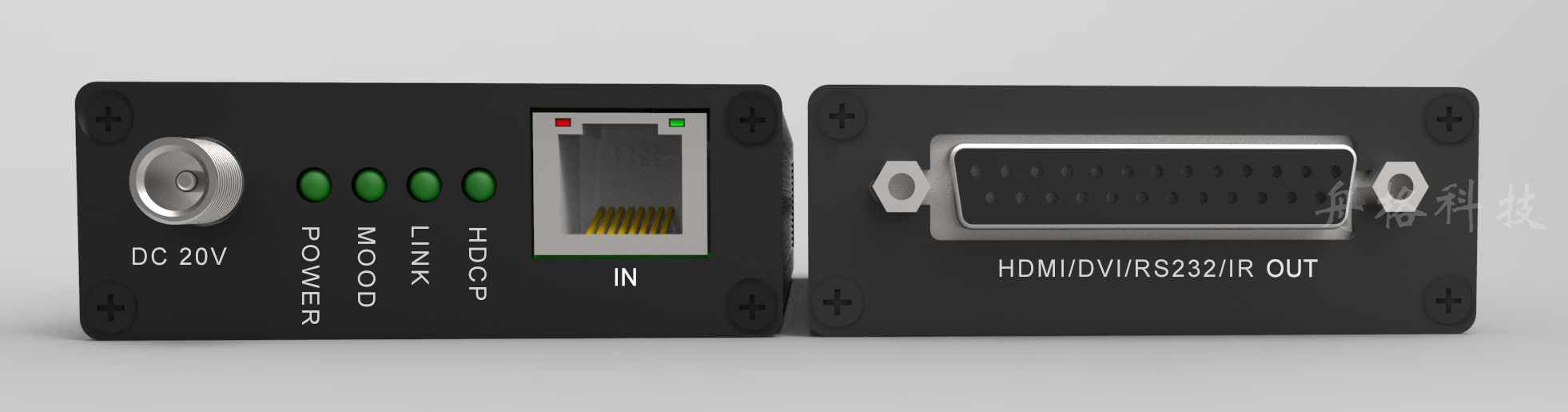

图4.1.2 CAT-HDCI-PR面板
1.DC 20V:设备电源接入端口；
2.POWER:电源指示灯，接入电源后常亮；
3.M00D：设备状态指示灯，常亮闪烁表示设备的软件和硬件工作正常；
4.LINK:设备连接指示灯，常亮闪烁表示设备发射端与接收端己连接正常；
5.HDCP:输入输出信号指示灯，常亮闪烁表示设备的输入输出信号己连接正常；
6.IN：信号输入；
7.HDMI/DVI/RS232/IR OUT:信号输出。
4.2 设备操作说明：
注意事项：请使用下面的安装顺序，如果没有正确遵循安装顺序，设备可能不工作或工作不正常。
1.使用信号转接线连接摄像头和CAT-HDCI-PT；
2.使用网线连接CAT-HDCI-PT和CAT-HDCI-PR；
3.使用信号转接线连接CAT-HDCI-PR和终端；
4.将各设备接入电源。（CAT-HDCI-PT/R支持POE供电，只给发射端或接收端供电即可）

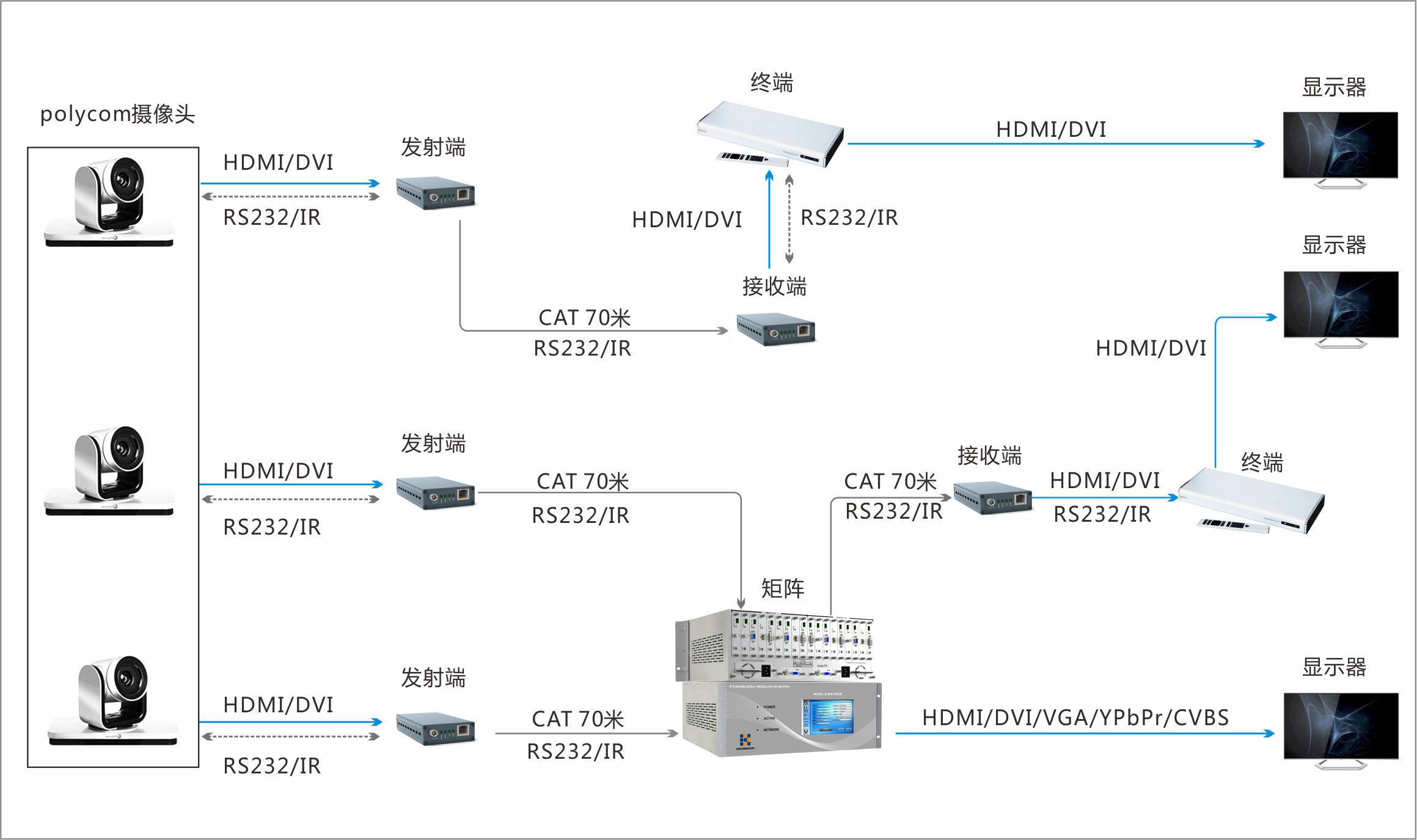

4.2.1设备连接示意图
五、常见故障说明
⑴ 显示器上没有任何反应
◆确保所有使用外部电源的的插销、插座紧固连接。
◆检查显示器是否打开电源以及是否正常运行。
◆确保设备和显示设备的连接线是正确的，而且显示器也选到了相对应的输入通道。
(2) 屏幕图像黑边或者溢出
◆设置显示器的显示模式，一般选择全屏模式。
◆选择合适的分辨率输出。
六、 标配清单
在使用产品之前请认真确认查阅产品包装箱，避免设备的缺失给您带来的不必要的麻烦，如产品出现缺失或故障问题请联系我们，我们会根据相关的条款为您服务！
CAT-HDCI-PT/PR是一款网络信号传输器，可以将HDMI/DVI/RS232/IR等信号以网络形式进行传输，支持信号传输距离70米，支持POE供电，搭配终端设备使用。
二、 产品指标
* HDMI/DVI/RS232/IR信号通过网络的方式进行传输；
v* 支持输入输出信号自动识别；
v* 支持网络传输距离70米；
v* 支持HDTV标准下各种HDMI单通道分辨率；
v* 支持多种色彩空间，支持视频转换以及倍频功能；
* 支持HDMI1.3a，HDCP1.2，DVI1.0协议；
三、 详细规格说明：
| 型号 | CAT-HDCI-PT | CAT-HDCI-PR | ||
| 输入 | HDMI/DVI/RS232/IR信号输入 | 网络信号输入 | ||
| 输出 | 网络信号输出 | HDMI/DVI/RS232/IR信号输出 | ||
| 协议 | 支持HDMI1.3a，HDCP1.2，DVI1.0协议 | |||
| 色彩空间 | 支持RGB444，YUV色彩空间 | |||
| 分辨率 | 480i---1080p@60Hz（HDTV标准）分辨率输入 | |||
| 传输距离 | 70M | |||
| 电压 | DC 20V | |||
| 尺寸 | 102*25*79(mm) | 工作温度 | -10℃- 50℃ | |
| 重量 | 约0.3kg | 储存温度 | -25℃- 55℃ | |
| 功耗 | ≤12W | |||
4.1面板说明
图4.1.1 CAT-HDCI-PT面板
1.HDMI/DVI/RS232/IR IN:信号输入；
2.DC 20V:设备电源接入端口；
3.POWER:电源指示灯，接入电源后常亮；
4.M00D：设备状态指示灯，常亮闪烁表示设备的软件和硬件工作正常；
5.LINK:设备连接指示灯，常亮闪烁表示设备发射端与接收端己连接正常；
6.HDCP:输入输出信号指示灯，常亮闪烁表示设备的输入输出信号己连接正常；
7.OUT：信号输出。
图4.1.2 CAT-HDCI-PR面板
1.DC 20V:设备电源接入端口；
2.POWER:电源指示灯，接入电源后常亮；
3.M00D：设备状态指示灯，常亮闪烁表示设备的软件和硬件工作正常；
4.LINK:设备连接指示灯，常亮闪烁表示设备发射端与接收端己连接正常；
5.HDCP:输入输出信号指示灯，常亮闪烁表示设备的输入输出信号己连接正常；
6.IN：信号输入；
7.HDMI/DVI/RS232/IR OUT:信号输出。
4.2 设备操作说明：
注意事项：请使用下面的安装顺序，如果没有正确遵循安装顺序，设备可能不工作或工作不正常。
1.使用信号转接线连接摄像头和CAT-HDCI-PT；
2.使用网线连接CAT-HDCI-PT和CAT-HDCI-PR；
3.使用信号转接线连接CAT-HDCI-PR和终端；
4.将各设备接入电源。（CAT-HDCI-PT/R支持POE供电，只给发射端或接收端供电即可）
4.2.1设备连接示意图
五、常见故障说明
⑴ 显示器上没有任何反应
◆确保所有使用外部电源的的插销、插座紧固连接。
◆检查显示器是否打开电源以及是否正常运行。
◆确保设备和显示设备的连接线是正确的，而且显示器也选到了相对应的输入通道。
(2) 屏幕图像黑边或者溢出
◆设置显示器的显示模式，一般选择全屏模式。
◆选择合适的分辨率输出。
六、 标配清单
在使用产品之前请认真确认查阅产品包装箱，避免设备的缺失给您带来的不必要的麻烦，如产品出现缺失或故障问题请联系我们，我们会根据相关的条款为您服务！
| 序号 | 名称 | 数量 | 单位 |
| 1 | 设备主机 | 1 | 对 |
| 2 | 信号转接线 | 2 | 条 |
| 3 | 电源（DC 20V） | 1 | 个 |
| 4 | 说明书 | 1 | 本 |
